Açıklama

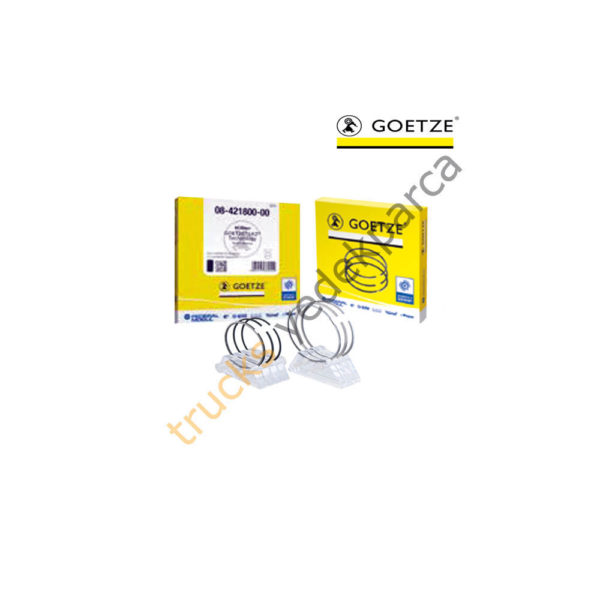

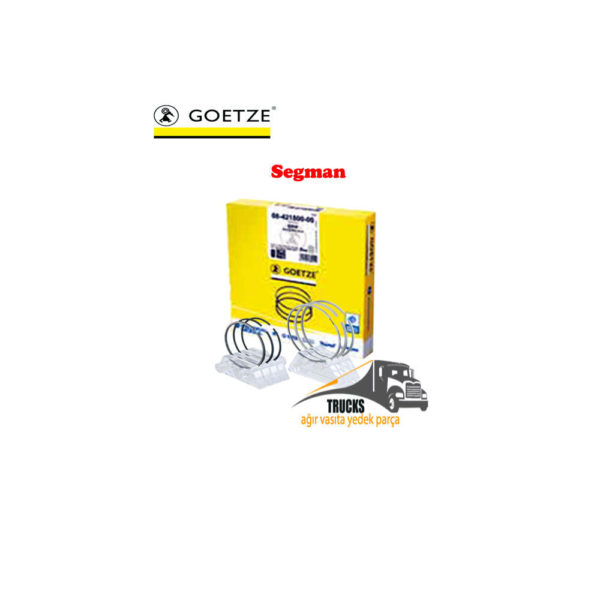

06-864900-20, Segman, 108 mm

06-864900-20, Segman 108 mm, MAN

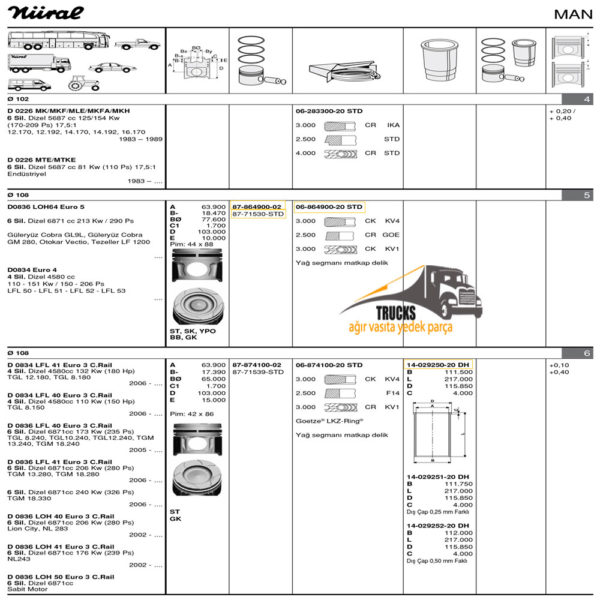

D0836 LOH64 Euro 5
6 Sil. Dizel 6871 cc 213 Kw / 290 Ps
Güleryüz Cobra GL9L, Güleryüz Cobra
GM 280, Otokar Vectio, Tezeller LF 1200
….
D0834 Euro 4
4 Sil. Dizel 4580 cc
110 – 151 Kw / 150 – 206 Ps
LFL 50 – LFL 51 – LFL 52 – LFL 53

Uyumlu Parçalar;

Silindir Çap (mm) : 108
Motor : MAN
Gömlek No : 14-029250-20 DH
Piston No : 87-864900-02  – Piston Klasik No: 87-71530-STD
Segman No : 06-864900-20

GOETZE silindir gömlek, piston, segman, için kullanım kılavuzu.

SEGMAN MONTAJ TALİMATI

Segman montajı

Kullanılmış pistonların üzerine takılmak istendiğinde, GOETZE segmanları montajı öncesi, pistonların, segman yuva kanallarındaki karbon kalıntılarının ve yağ deliklerinin temizlenmesi gerekir.

Pistonların tepelerindeki ince karbon tabakaları hariç, bütün fazla karbon kalıntıları temizlenmelidir. Özellikle segman kanalların temizlenmelerinde çok dikkatli olunmalıdır.

Öncelikle, yan ve dip yüzeylerin birleştiği kenar kavislerinin temizlenmesi sırasında çizilmeler önlenmelidir. Aksi taktirde bu çizilmeler çatlamaların başlangıcı olabilmektedir.

Pistonların işlenmesine gerek yoktur, çünkü GOETZE segman setleri motorların orjinal pistonlarına uyacak şekilde dizayn edilmektedirler.

GOETZE piston segmanlarının kullanılabileceği silindir aşınma sınır değerleri aşağıda belirtildiği gibidir:
Benzin motorları: Çapta en çok 0.1 mm.
Dizel motorları: Çapta en çok 0.15 mm.

Her ne kadar kullanılmış pistonda yukarıda belirtilen boşluk değerlerinin içinde bir aşınma olmuşsa da, segman kanallarında aşırı deformasyon görüntüsü olan pistonları mutlaka değiştiriniz. Zira segman kanallarındaki , form ve paralellik bozulmaları olan pistonda, boşluk değerinin uygun olması yanıltıcı olur ve segmanlar bu tip pistonlarda sağlıklı çalışamaz, yağ sarfiyatı ve üfleme gibi şikayetlere sebep olurlar.

Segmanların uçlarından tutarak, yukarı, aşağı eğme bükme hareketleri yapmak, segmanın çalışma yüzeyi formlarının bozulması ve kaplama mazlemesinin deforme olmasına neden olabilir. Gözle görülemeyen bu deformasyonlar motor çalışma şartlarında problemlere yol açabilmektedir.

Segmanları (Segman açma pensi ile) açarak, sırasıyla pistondaki yuvalarına yerleştiriniz. Daha sonra bir segman sıkma kelepçesi veya konik montaj kovanı kullanarak segmanları sıkınız ve pistonun tepesine çekiç sapı ile iterek gerekirse hafifçe vurarak silindir içine kaydırınız. Bu işlem sırasında, bilhassa ince segmanların kelepçe dışına çıkıp hasarlanmasını önlemek için kelepçenin sürekli bir şekilde blok yüzüne oturmuş olarak tutulmasına dikkat ediniz. İçi krom kaplı gömlekli motorlarda, krom kaplı segmanlar kullanılmamalıdır.

UYARI: Segmanların üzerinde “TOP” markalaması segmanların takılma pozisyonunu belirtir ve her zaman “TOP” yazısı yukarıya bakacak şekilde monte edilmelidir.

Ek bilgi

Araç Marka

Mercedes-Benz

Uyumluluk

Güleryüz Cobra GL9L, Güleryüz Cobra GM 280, Otokar Vectio, Tezeller LF 1200

Markalar

GOETZE, NÜRAL
